金属阶梯环采用0.4-1.5mm金属带加工而成的一种呈阶梯形的填料环。产品具有机械强度高、耐酸碱化学腐蚀、耐高温、比表面积大、空隙高、阻力小、防污性能优良等优点，特别适用于真空精馏塔，处置热敏性、易合成、易聚合、易结碳的物料。金属阶梯环填料材质有碳钢，不锈钢301、202、304, 304L,410,321、 316, 316L 等。

金属阶梯环填料的高约为直径的一半，一边有锥形翻边，环壁上开有窗孔，并有弯曲叶片伸向环心。其形状见下图。由于高度减小及锥形翻边的特殊结构，不但改善了填料层内气液分布，而且增加了气液接触点，有利于液体汇聚分散及膜表面的不断更新，使传质得到强化，分离效率大大提高。而且金属阶梯环填料增加了气液接触点，有利于液体会聚分散及膜外表的不时更新，使传质得到强化，普通阶梯环填料较鲍尔环填料的通量可进步１０－２０％，压**３０－４０％，分离效率视详细工艺均有不同水平的进步。具有壁薄、耐热、空隙大、通量大、阻力小等特性。

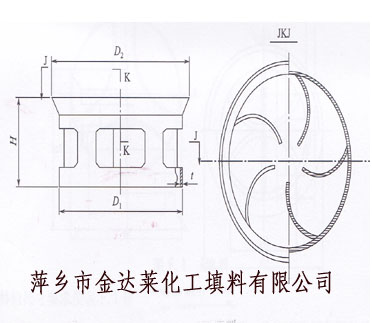

金属阶梯环填料形状与结构示意图

金属阶梯环填料规格参数：

规格	径×高×厚	比表面积	空隙率	堆积个数	堆积重量	干填料因子
mm	mm×mm×mm	m²/m³	m³/m³	n/m³	kg/m³	m^-1
25mm	25×13×0.5	221	95.1	98120	383	257
38mm	38×19×0.6	154.3	96.2	30040	325	173
50mm	50×25×0.8	109.2	96.1	12340	308	123
76mm	76×38×1.0	75.8	96.0	3540	306	85

金属阶梯环填料制造、检验、验收执行业标准《金属塔填料技术条件》（HG/T4374-2012）规定，形状及尺寸按HG/T4374-2012中附录D阶梯环规定。

金属阶梯环主要应用于化肥、化工、化油化工等工业中的相关装置。如绵纶厂制氢车间脱碳系统的吸收塔和再生塔，中型化肥厂合成氨脱碳装置二次脱碳气吸收塔和再生塔。

304材质不锈钢阶梯环
