三相分离器波纹板填料

1、 产品介绍:

三相分离器波纹板填料又称聚结器填料、油水分离填料汽液分离填料,是由若干波纹平行且垂直排列的金属波纹片组成。采用优质的不锈钢板带(主要有不锈钢30408321316316L等),厚度达0.2mm,波纹片上开有小孔,波纹顶角约900,波纹形成的通道与垂直方向成450 角度。上下两盘波纹片旋转900叠放。波纹片上的小孔可权粗分配薄片小的消液体,加强横向混合;薄片上加沟纹起到细分液体的作用,增强了液体均布和填料湿润性能,提高传质效率。填料在塔内填装时,每盘单元高度为50-200mm,填料直径超过1.5m,填料制成分块形式。

这种填料的表面压有特制的小纹,按照工艺计算要求,选择不同的安装角度,使得油水混合物经过时,分散相在填料表面由小液滴聚结成大的液团,当达到一定大小时,顺着填料表面浮升到液体的上表面,从而达到两相分离的目的。本公司生产的油水分离填料,通过表面处理,可以使用油包水和水包油两种不同场合的需要。应用试验证明该设备在处理油田油气水混合物上,出口水中含油小于300 mg/L,具有处理效果好、处理能耗低、控制简单等优点。

我公司生产的三相分离器波纹板填料工作温度和工作压力下,能达到规定的处理量和分离效率,分离效率水相中≥30μm的油相液滴含量应小于0.1%V%),油相中≥30μm的水相液滴含量应小于0.1%V%),使用安全可靠,在正常操作工况下,压降小于10KPa。同时具有便于拆卸(能从入孔拆装)、更换、检查和维修方便。

2  性能参数:

填料型号

理论板数
1/m

比表面积m2/m3

压力降
MPa/m

水力直径 mm

空隙率

%

P125I

1-1.5

125

100-150

25


P250I

2-3

250

180-220

15.8

96.5

P350I

3.5-4

350

250-320

911

95

2、  应用

产品主要应用于石油化工(如油气加工处理油水分离器填料三相分离器填料、两相分离器填料、聚结器填料)油田和炼油厂的油水、油汽分离过程的三相分离器和二相分离器中,相分离器作为净化油处理设备、三相分离器作为预脱气脱水设备、三相分离器两级串联脱水等装置中。采用该填料的三相分离器一次脱水能使原油含水降至0.3%以下,污水含油低于300mg/L.

除生产三相分离器波纹板填料外,我公司还生产三相分离器塔内构件填料支撑、溢流孔板、丝网除沫器、入口分离组件、翅片式气液分布器等。

不锈钢孔板波纹填料 6188.jpg

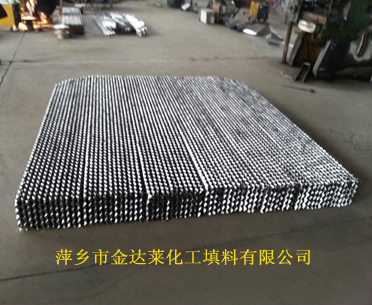

φ82400mm P250I 材质304不锈钢三相分离器波纹板填料

不锈钢孔板波纹填料 6189.jpg

不锈钢三相分离器波纹板填料生产现场

相关产品和文章:不锈钢波纹板填料轻烃聚结法脱水过程的原理和优势

          萍乡金达莱顺利中标中海油项目三相分离器内构件及填料项目
