金属丝网波纹填料
材质 : 不锈钢301 304 321 316 316L 2205等
品牌 : "精填"牌
产品详情
产品评论(0)

金属丝网波纹填料

金属丝网波纹填料的主要材质有不锈钢、铜、铝、铁、镍等。采用不锈钢301304321316316L等材质的又称为不锈钢丝网波纹填料。

金属丝网波纹填料在塔内构成均匀的几何图形排列,规定了汽液流路,改善了沟流及壁流现象.由于丝网独具的毛细作用,又使表面积有更为有效的润湿性能,有低的压降和少的持液量,因此具有很高的分离效率。特别适用于难分离物系及热敏性物系。塔设备直径达6米,分离性能高于金属孔板波纹填料。可适于400℃的操作温度,对低温操作其温度无限制。

金属丝网波纹填料的传质性能决定于填料的比表面积数值。按比表面积不同,可分为:250500700.由于金属丝网波纹填料属于液膜传质类型,在波纹填料片上开孔或制成双层丝网填料以强化在丝网波纹片上均布,特别是在低喷淋密度时,双层金属丝网波纹填料能保证液体在丝网片上均布成膜是保持高分离效率的关键。

金属丝网波纹填料技术参数


型号

比表面积
m2/m3

空隙率
ε%

水力直径
mm

F因子m/s√kg/m3

理论板数
No/m

操作压力

250型(AX型)

250

97

0.2-40

2.5-3.5

23

102-105 Pa

500XBX型)

500

90

0.2-20

2.0-2.4

45

102-105 Pa

700YCY型)

700

88

0.2-20

1.5-2.5

6.58

5×103-1×105 Pa

1000Y

1000

85

0.2-10

1.2

10-12

每米填料压降

820-850Pa/m


金属丝网波纹填料主要特点

1、比表面积大、孔隙率高、重量轻,填料效率高;气相通路倾角小,有规则的气相通路,压力损失小,填料压降低;径向扩散良好汽液接触充分。
 2、通量大,压力降低;低负荷性能好,理论板数随气体负荷的降低而增加,几乎没有低负荷极限;
 3、操作弹性大;
 4、放大效应不明易;
 5、能够满足精密、大型、高真空精馏装置的要求。为难分离物系、热敏性物系及高纯度产品的精馏分离提供了有利的条件。

产品应用:

金属丝网波纹填料 广泛应用于石油化工、精细化工、制药和香料工业、化肥、天然气、生物化工、环境工程、多种精密分离、精细分离、高纯分离、深冷分离、空气分离等广大领域中获得极为广泛的应用。

1、合成脂肪酸分离,采用CY700型金属丝网波纹填料进行真空精馏,单碳酸纯度可达92%-98%,证明该塔高效、低阻、生产能力大、操作范围广,适于脂肪酸的真空精馏。

2、乙醇的分离塔将原来5米的瓷环填料换成金属丝网波纹填料,用同样原料就能分离出甲醇含量为0.05%食用酒精。产量提高了2倍,还生产出光学纯酒精,塔效率达每米8块理论级,相当于瓷环填料的2.5倍。

3食用洒精溶液中甲醇的分离,采用CY700型金属丝网波纹填料,使酒精中甲醇含量由0.24%降到0.06%以下,达到出口标准

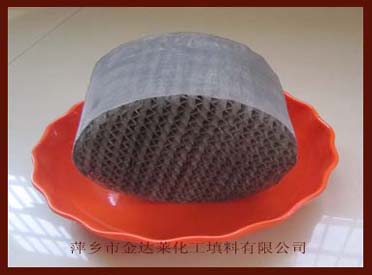

不锈钢丝网波纹填料 6182.jpg

CY700     304不锈钢丝网波纹填料

不锈钢丝网波纹填料 6181.jpg

CY700 材质316L 60目 0.15mm丝径不锈钢丝网波纹填料
